Biến dòng đo lường hạ thế là loại biến dòng được sử dụng để đo lường điện áp tại những khu vực điện áp hạ thế ( khu vực dòng điện đã được giảm xuống ).

Khi dòng điện áp được giảm xuống nhờ vào cuộn dây sơ cấp, lúc này dòng điện chỉ còn vài trăm Ampe đổ lại. Để có thể đo lường được dòng điện tại đây, chúng ta phải sử dụng biến dòng đo lường hạ thế. Vì tín hiệu lúc này ở ngõ ra của biến dòng sẽ có giá trị 5A hoặc 1A. Biến dòng điện hạ thế BD03 Mitex dùng để biến đổi dòng điện xoay chiều có giá trị lớn thành giá trị thích hợp cho các dụng cụ đo lường điện và thiết bị bảo vệ lưới điện hạ thế

1, Thông tin chung về biến dòng hạ thế BD03

1.0 Nhà sản xuất MiTEX:

Công ty Cổ phần Sản xuất và Kinh doanh Thiết bị điện (MiTEX Trading) là đơn vị hàng đầu trong lĩnh vực nghiên cứu, sản xuất và kinh doanh Thiết bị Đo đếm Điện tại Việt Nam. Chúng tôi chuyên cung cấp các sản phẩm như: biến dòng điện, Biến điện áp, hợp bộ đo lường MOF hạ thế, trung thế đến 40,5kV thương hiệu MiTEX.

1.1 Cấu tạo và đặc điểm của biến dòng đo lường BD03

– Cấu tạo của máy biến dòng đo lường BD03 có 3 bộ phận chính: Mạch từ, dây điện từ, vỏ bọc bao ngoài

• Mạch từ sử dụng thép silic cán nguội (CRGO) chất lượng cao, tổn hao thấp.
• Dây điện từ: Dây bọc emay cách điện, cơ tính tốt, kháng hóa chất, chịu được nhiệt độ cao
• Vỏ bọc bao ngoài: được sử dụng nhựa PC trắng sứ, cấp kháng cháy v2, chịu nhiệt độ cao tốt

– Đặc điểm của máy biến dòng CT:

• Các loại CT phổ thông có dòng sơ cấp: 50A, 100A,….6300A
• Dòng thứ cấp: 1A hoặc 5A
• Sử dụng trong lưới điện hạ thế (<1kV)
• Hình dáng dạng vuông, có lỗ xuyên cáp: 30×11, 32×32, 81×31, 121×51, 51×130, 85×130, 140×155

1.2 Các thông số kỹ thuật chính

• Ký hiệu kiểu biến dòng đo lường: BD03
• Sử dụng kèm với Ampe kế, Watt kế, công tơ điện
• Cấp chính xác cho đo lường Class (cl): 0.5 hoặc 1
• Điện áp danh định (định mức) Un: <=600V
• Tần số danh định (định mức): 50Hz
• Dung lượng danh định: 5VA đến 20VA
• Dòng điện sơ cấp danh định: 50A đến 6300A
• Dòng điện thứ cấp danh định : 5A hoặc 1A
• Thử cách điện : 3kV / phút
• Dòng quá tải liên tục : 1.2In
• Nhiệt độ làm việc cho phép : -5-50°C

1.3 Chứng chỉ Test và các tiêu chuẩn

Biến dòng hạ thế vuông BD03 MiTEX đảm bảo chất lượng theo ISO 9001:2015 có tác dụng biến đổi dòng điện từ trị số cao về trị số dòng tiêu chuẩn 1A hoặc 5A với cấp chính xác 0,5 theo tiêu chuẩn quốc tế IEC 61869 và TCVN 11845, phù hợp với các thiết bị đo đếm như đồng hồ, công tơ.

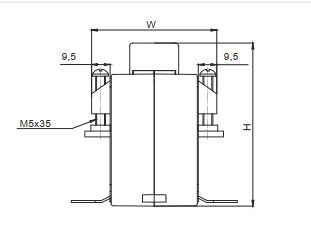

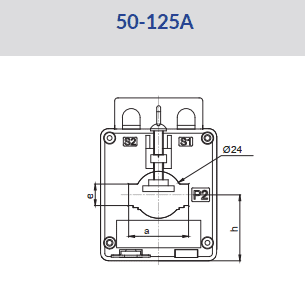

1.4 Bản vẽ kích thước BD03

Dưới đây là bản vẽ kích thước cơ khí của máy biến dòng đo lường hạ thế BD03 do bộ phận kỹ thuật của Mitex thiết kế.

Bản vẽ bao gồm kích thước các mặt cắt cơ khí của sản phẩm, kích thước chi tiết, vị trí các đầu cực và điểm tiếp địa của sản phẩm.

1.5 Báo giá máy biến dòng kiểu vuông Class 0,5

Hiện nay trên thị trường, các sản phẩm máy biến dòng hạ thế có mức giá dao động từ…triệu đồng, tùy theo tỷ số sơ cấp và sơ cấp cũng như nhu cầu sử dụng của khách hàng, yêu cầu thêm mạch bảo vệ, mạch đo lường hoặc dung lượng máy, các kích thước khuôn máy đặc biệt,..

Giá bán biến máy biến dòng đo lường hạ thế BD03 mang thương hiệu MiTEX sẽ áp dụng theo mức chiết khấu thỏa thuận từ Bảng giá niêm yết của MiTEX và sẽ báo giá theo từng đơn hàng cụ thể theo từng thời điểm mà khách hàng lấy hàng.
Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

Trường hợp Bảng giá niêm yết của MiTEX có sự thay đổi, MiTEX sẽ có thông báo bằng văn bản cho khách hàng trước 15 ngày làm việc.

2. Các ưu điểm nổi bật của máy biến dòng điện BD03

– Biến dòng điện BD03 là thiết bị thông dụng và được sử dụng hầu hết trong các tủ điện hạ thế từ tủ lộ tổng đến tủ phân phối để theo dõi giám sát dòng điện tải cũng như dòng điện của hệ thống.

– Khác với biến dòng xuyến tròn BD01 và BD02 là loại thiết kế dùng với cáp điện hạ thế (luồn cáp qua biến dòng) thì biến dòng vuông có kích thước nhỏ gọn hơn, được thiết kế phù hợp với thanh cái đồng (luồn thanh cái đồng qua biến dòng), giảm được diện tích lắp đặt rất tiện lợi.

3. Ứng dụng của TI hạ thế BD03 trong công nghiệp

Đối với các trạm áp hoặc tủ điện công nghiệp, biến dòng hạ thế đóng vai trò quan trọng trong việc đo lường và giám sát dòng điện, bảo vệ hệ thống khỏi các sự cố điện để đảm bảo hoạt động ổn định và an toàn của hệ thống điện.

Biến dòng đo lường kiểu vuông BD03- Mitex đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất của hệ thống điện trong các ứng dụng công nghiệp đa dạng.

4. Cách đấu nối máy biến dòng hạ thế BD03

5. Lưu ý khi sử dụng biến dòng vuông

Khi sử dụng máy biến dòng vuông, quý khách hàng cần lưu ý những điểm quan trọng sau đây để đảm bảo an toàn và hiệu quả trong quá trình vận hành:

•  Lắp đặt: trong nhà
•  Khi vận chuyển tránh rung xóc va đập mạnh
•  Bảo quản lắp đặt nơi khô ráo, tránh bụi, hơi hóa chất ăn mòn kim loại, nơi có chất dễ cháy nổ, nơi sinh nhiệt hay chấn động mạnh
•  Lắp ráp kèm đầy đủ phụ kiện đi kèm (Tấm kê vit, chân đế, vít M5,….) biến dòng vuông BD03
• Khi lắp đặt máy biến dòng phải đấu đúng cực tính.
• Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch.
• Yêu cầu chọn đúng tiết diện dây dẫn. Các đầu dây các nhiều sợi cần xoắn chặt và mạ thiếc.Các đầu dây phải bắt chặt với đầu cốt của máy biến dòng để giảm điện trở tiếp xúc
• Phải quấn đúng số vòng dây sơ cấp W1(theo nhãn máy biến dòng)
• Phải tiếp đất một đầu của thứ cấp

6. Cam kết của MiTEX

Với mục tiêu tạo dựng vị thế vững chắc hàng đầu trong lĩnh vực sản xuất và cung cấp thiết bị điện tại Việt Nam, MiTEX Group không ngừng đầu tư, nỗ lực đổi mới chất lượng sản phẩm, dịch vụ, đem đến sự hài lòng cho mọi đối tác, khách hàng.

Biến dòng hạ thế BD03 MiTEX được cấp chứng nhận Phê duyệt mẫu của Tổng cục Tiêu chuẩn đo lường chất lượng. Sản phẩm với độ tin cậy cao, tuổi thọ lâu dài, chủng loại tỷ số đa dạng.

MiTEX cam kết mang đến sự hài lòng cho Quý khách hàng!

=> Liên hê với chúng tôi để biết thêm chi tiết về sản phẩm
