Biến dòng hạ thế là loại biến dòng được sử dụng để đo lường điện áp tại những khu vực điện áp hạ thế ( khu vực dòng điện đã được giảm xuống ).

Khi dòng điện áp được giảm xuống nhờ vào cuộn dây sơ cấp, lúc này dòng điện chỉ còn vài trăm Ampe đổ lại. Để có thể đo lường được dòng điện tại đây, chúng ta phải sử dụng biến dòng đo lường hạ thế vì tín hiệu lúc này ở ngõ ra của biến dòng sẽ có giá trị 5A hoặc 1A. Biến dòng hạ thế có sơ cấp kiểu BD06 thương hiệu Mitex dùng để biến đổi dòng điện xoay chiều có giá trị lớn thành giá trị thích hợp cho các dụng cụ đo lường điện và thiết bị bảo vệ lưới điện hạ thế

1, Thông tin chung về biến dòng hạ thế BD06

1.0 Nhà sản xuất MiTEX:

Công ty Cổ phần Sản xuất và Kinh doanh Thiết bị điện (MiTEX Trading) là đơn vị hàng đầu trong lĩnh vực nghiên cứu, sản xuất và kinh doanh Thiết bị Đo đếm Điện tại Việt Nam. Chúng tôi chuyên cung cấp các sản phẩm như: biến dòng điện, Biến điện áp, hợp bộ đo lường MOF hạ thế, trung thế đến 40,5kV thương hiệu MiTEX.

1.1  Cấu tạo và đặc điểm của biến dòng đo lường BD06

– Máy biến dòng BD06 (có sơ cấp) có 3 bộ phận chính: Mạch từ, dây điện từ, vỏ bọc bao ngoài

• Mạch từ sử dụng thép silic cán nguội (CRGO) chất lượng cao, tổn hao thấp.
• Dây điện từ bọc emay cách điện, cơ tính tốt kháng hóa chất, chịu được nhiệt độ cao
• Vỏ bọc bao ngoài: đúc bằng nhựa Epoxy cố định ruột máy, bên ngoài sử dụng nhựa PC trắng sứ, cấp kháng cháy v2, chịu nhiệt độ cao tốt

– Đặc điểm của máy biến dòng CT:

• Các loại CT phổ thông có dòng sơ cấp: 1A-40A
• Dòng thứ cấp: 1A hoặc 5A
• Sử dụng trong lưới điện hạ thế (<1kV)
• Hình dáng tròn có 2 bulong M6x10 bắt bắt dây sơ cấp P1 P2
• Màu sắc trắng nổi bật

1.2 Các thông số kỹ thuật chính

• Ký hiệu kiểu biến dòng đo lường hạ thế có sơ cấp: BD06
• Cấp chính xác cho đo lường Class (cl): 0.5 hoặc 1
• Điện áp danh định (định mức) Un: <=600V
• Tần số danh định (định mức): 50Hz,60Hz
• Dung lượng danh định: 1,25VA đến 5VA
• Dòng điện sơ cấp danh định: 1A đến 40A
• Dòng điện thứ cấp danh định : 5A hoặc 1A
• Mức cách điện: 0,72/3/6kV
• Dòng quá tải liên tục : 1.2In
• Nhiệt độ làm việc cho phép : -5-+50°C
• Chiều dài dòng rò nhỏ nhất: 18mm/kV
• Độ ẩm tương đối lớn nhất: 95%

1.3 Chứng chỉ Test và các tiêu chuẩn

Biến dòng hạ thế có sơ cấp kiểu BD06 có tính năng và độ tin cậy cao do Công ty Cổ phần Kỹ thuật và Thiết bị Công nghiệp Việt Nam (MiTEX) thiết kế và sản xuất đạt tiêu chuẩn quốc tế IEC 618691-1; IEC 61869-2 và tiêu chuẩn Việt Nam TCVN 11845-1:2017; TCVN 11845-2:2017

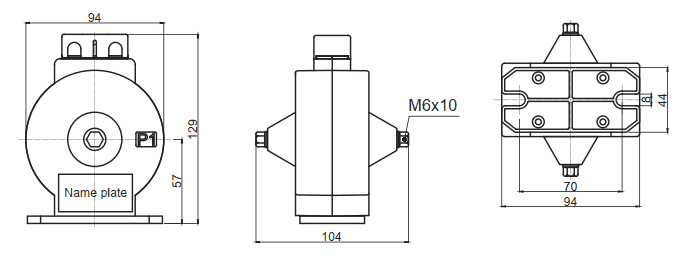

1.4 Bản vẽ kích thước biến dòng hạ thế bảo vệ BD06

Dưới đây là bản vẽ kích thước cơ khí của máy biến dòng đo lường hạ thế BD06 do bộ phận kỹ thuật của Mitex thiết kế.

Bản vẽ bao gồm kích thước các mặt cắt cơ khí của sản phẩm, kích thước chi tiết, vị trí các đầu cực và điểm tiếp địa của sản phẩm.

1.5 Báo giá máy biến dòng điện BD06

Hiện nay trên thị trường, các sản phẩm máy biến dòng bảo vệ cho lưới điện hạ thế có mức giá dao động từ… triệu đồng, tùy theo tỷ số sơ cấp và sơ cấp cũng như nhu cầu sử dụng của khách hàng, yêu cầu thêm mạch bảo vệ, mạch đo lường hoặc dung lượng máy, các kích thước khuôn máy đặc biệt,..

Giá bán biến máy biến dòng bảo vệ BD06 mang thương hiệu MiTEX sẽ áp dụng theo mức chiết khấu thỏa thuận từ Bảng giá niêm yết của MiTEX và sẽ báo giá theo từng đơn hàng cụ thể theo từng thời điểm mà khách hàng lấy hàng.
Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

Trường hợp Bảng giá niêm yết của MiTEX có sự thay đổi, MiTEX sẽ có thông báo bằng văn bản cho khách hàng trước 15 ngày làm việc.

2. Các ưu điểm nổi bật

Một số tính năng nổi bật của biến dòng hạ thế BD06 bao gồm:

• Được sản xuất trên dây chuyền thiết bị công nghệ hiện đại, áp dụng Hệ thống quản lý chất lượng ISO 9001:2015.
• Biến dòng hạ thế  BD06 có dải dòng điện sơ cấp từ 1A đến 40A, dòng điện thứ cấp 1A hoặc 5A, dung lượng từ 1,25VA÷5VA
• Kích thước nhỏ gọn, đầu nối sơ cấp thiết kế thông minh, dễ dàng đấu nối trong quá trình sử dụng

3. Ứng dụng trong ngành công nghiệp

Đối với các trạm áp hoặc tủ điện công nghiệp, biến dòng hạ thế đóng vai trò quan trọng trong việc đo lường và giám sát dòng điện, bảo vệ hệ thống khỏi các sự cố điện để đảm bảo hoạt động ổn định và an toàn của hệ thống điện.

Biến dòng đo lường hạ thế có sơ cấp BD06 – MiTEX đóng vai trò quan trọng trong việc đo lường và đảm bảo hiệu suất của hệ thống điện trong các ứng dụng công nghiệp đa dạng.

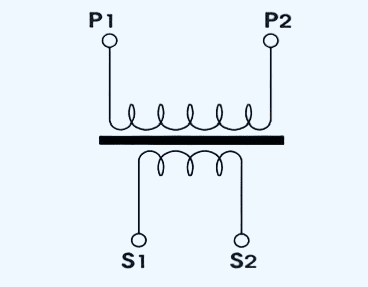

4. Cách đấu nối máy biến dòng hạ thế BD06

5. Lưu ý khi sử dụng biến dòng điện BD06 Mitex

Khi sử dụng biến dòng hạ thế (current transformer – CT), quý khách hàng cần chú ý những điều sau để đảm bảo an toàn và hiệu quả cũng như có thể khai thác tối đa công năng và kéo dài tuổi thọ của biến dòng hạ thế:

• Lắp đặt: trong nhà
• Khi vận chuyển tránh rung xóc va đập mạnh
• Bảo quản lắp đặt nơi khô ráo, tránh bụi, hơi hóa chất ăn mòn kim loại, nơi có chất dễ cháy nổ, nơi sinh nhiệt hay chấn động mạnh.
• Khi lắp đặt máy biến dòng phải đấu đúng cực tính.
• Xiết chặt 2 bulong M6x10 P1+P2 với dây cáp sơ cấp
• Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch.
• Yêu cầu chọn đúng tiết diện dây dẫn. Các đầu dây các nhiều sợi cần xoắn chặt và mạ thiếc.Các đầu dây phải bắt chặt với đầu cốt của máy biến dòng để giảm điện trở tiếp xúc
• Phải quấn đúng số vòng dây sơ cấp W1 (theo nhãn máy biến dòng)
• Phải tiếp đất một đầu của thứ cấp

6, Cam kết Mitex

Với mục tiêu tạo dựng vị thế vững chắc hàng đầu trong lĩnh vực sản xuất và cung cấp thiết bị điện tại Việt Nam, MiTEX Group không ngừng đầu tư, nỗ lực đổi mới chất lượng sản phẩm, dịch vụ, đem đến sự hài lòng cho mọi đối tác, khách hàng.

MiTEX cam kết cung cấp cho thị trường các sản phẩm chất lượng cùng dịch vụ chuyên nghiệp, đáp ứng hoàn hảo nhu cầu của khách hàng bằng tinh thần trách nhiệm và sự tận tâm.

Hỗ trợ kỹ thuật trực tiếp từ đội ngũ kỹ sư giàu kiến thức, kinh nghiệm – đang trực tiếp vận hành sản xuất cho nhà máy sản xuất thiết bị đo đếm điện của MiTEX, chúng tôi đảm bảo sản phẩm vận hành an toàn, đúng tiến độ và đáng tin cậy, đo là đúng – đếm là đủ.
