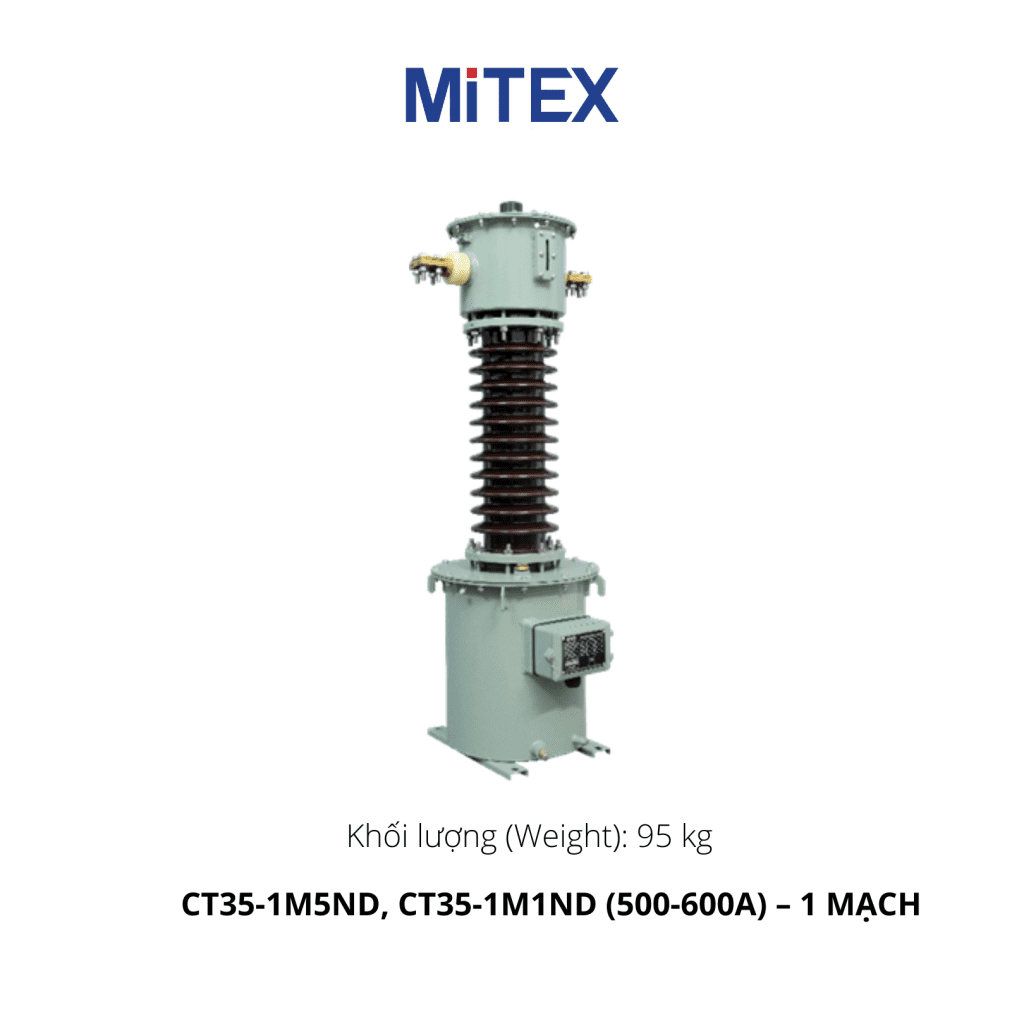

Biến dòng trung thế ngâm dầu ngoài trời 35kV (500 – 600A) – 1 mạch là thiết bị quan trọng trong hệ thống điện, chuyên dùng để biến đổi dòng điện lớn thành tín hiệu nhỏ an toàn phục vụ cho đo lường và bảo vệ. Với thiết kế ngâm dầu bền bỉ, khả năng vận hành ổn định ngoài trời và độ chính xác cao, sản phẩm đáp ứng tốt các yêu cầu khắt khe trong truyền tải và phân phối điện trung thế.

1. Thông tin chung

      1.1  Về nhà sản xuất Mitex

MiTEX tự hào là một trong những nhà sản xuất, cung cấp thiết bị đo đếm điện có nhiều năm kinh nghiệm, các sản phẩm nổi bật như máy biến dòng đo lường, máy biến điện áp đo lường, máy biến điện áp nguồn trung thế tới 35kV,  Hợp bộ đo lường MOF 24kV và các sản phẩm máy biến dòng hạ thế, đồng hồ Volt – Ampe.

Cùng đội ngũ chuyên gia giàu kiến thức, kinh nghiệm, chúng tôi đang sở hữu nhà máy sản xuất thiết bị đo đếm điện được đầu tư dây truyền công nghệ hiện đại, áp dụng mô hình quản lý 5S, hệ thống quản lý chất lượng ISO 9001:2015, ISO 14001:2015

Luôn đặt lợi ích của khách hàng lên hàng đầu, MiTEX coi chữ “tín” là kim chỉ nam cho mọi hoạt động. Chúng tôi cam kết đem đến cho khách hàng những sản phẩm với chất lượng tốt nhất cùng dịch vụ hỗ trợ chuyên nghiệp và tận tâm.

1.2  Cấu tạo và các thông số kỹ thuật tiêu biểu

Cấu tạo chung của CT 1 mạch gồm 2 bộ phận chính: thân máy và ruột máy

Thân máy là phần bao bọc bên ngoài chế tạo bằng thép đặc chủng, sơn tĩnh điện hoặc mạ kẽm nhúng nóng hoặc làm bằng inox..

Ruột máy là bộ phận làm việc bên trong bao gồm: mạch từ, dây điện từ, vật liệu cách điện.

Thông số kỹ thuật chính của CT:

• Điện áp danh định 35 (kV)
• Dòng điện sơ cấp danh định: 500-600 (A)
• Dòng điện thứ cấp danh định 1; 5(A)
• Tần số danh định (Hz): thông thường 50Hz
• Dung lượng danh định (VA): theo tiêu chuẩn IEC
• Cấp chính xác đo lường: 0.2, 0,2S, 0.5, 0.5S, 1, 3
• Mức cách điện (điện áp lớn nhất/ điên áp chịu thử tần số công nghiệp/ điện áp chịu xung sét danh định): 38.5/80/190
• Nhiệt độ làm việc -5°C°÷ +50°C
• Độ ẩm tương đối lớn nhất : 90%

1.3 Bản vẽ kích thước biến dòng trung thế ngâm dầu 35kV ngoài trời (500 – 600A) – 1 mạch

Dưới đây là bản vẽ kích thước cơ khí của máy biến dòng trung thế ngâm dầu 35kV do bộ phận kỹ thuật của Mitex thiết kế.

Bản vẽ bao gồm kích thước các mặt cắt cơ khí của sản phẩm, kích thước chi tiết, vị trí các đầu cực và điểm tiếp địa của sản phẩm.

Bản vẽ kích thước lắp đặt của sản phẩm biến dòng trung thế ngâm dầu 35kV (500 – 600A) – 1 mạch

Bản vẽ đấu dây cho máy biến dòng trung thế ngâm dầu 35kV (500 – 600A) – 1 mạch

1.4  Nguyên lý hoạt động

Nguyên lý làm việc của CT:

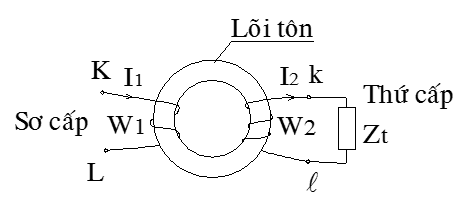

Để mở rộng giới hạn thang đo của ampemet, oatmet, công tơ ta dùng máy biến dòng.  Sơ đồ cấu tạo mô tả như hình vẽ, máy có cuộn sơ cấp W1 cho dòng sơ cấp I1 chảy qua, dòng thứ cấp I2 khép mạch qua phụ tải và cuộn thứ cấp W2, vì điện trở cuộn thứ cấp rất nhỏ nên ta có thể coi điều kiện làm việc bình thường của máy biến dòng là chế độ ngắn mạch. Điện áp thứ cấp U2 = 1 – 6V khi khép mạch. Dòng điện sơ cấp I1 thay đổi theo các giá trị định mức sau: 5A, 10A, 15A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A, 1200A, 1250A, 1500A, 2000A, 3000A, 4000A, 5000A…10000A. Dòng điện thứ cấp định mức theo tiêu chuẩn là: 5A và 1A

2. Đặc điểm nổi bật và các tiêu chuẩn cho biến dòng đo lường trung thế ngâm dầu ngoài trời 35kV ngoài trời (500 – 600A) – 1 mạch

2.1 Đặc điểm nổi bật

Mạch từ của Máy biến dòng đo lường trung thế 35kV ngâm dầu sử dụng lõi thép kỹ thuật điện chất lượng cao, tổn hao thấp. Dây điện từ sử dụng dây đồng tráng emay có điện trở suất ổn định, độ bền phóng điện cao, tính đàn hồi tốt, bền hóa chất, chịu được nhiệt độ lên tới 200 độ C.

Thân máy được đúc trong chân không bằng hệ nhựa Araldite của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, điện áp đánh thủng cao.

Sản phẩm đa dạng về dải dòng điện phía sơ cấp từ 5A đến 1600A, dòng điện phía thứ cấp là 5A hoặc 1A. Ngoài ra dung lượng và cấp chính xác của máy cũng đa dạng, tùy theo nhu cầu sử dụng của máy.

2.2 Các chứng chỉ và tiêu chuẩn áp dụng cho sản phẩm

Máy biến dòng trung thế ngâm dầu 35kV – 1 mạch được chế tạo bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) đạt tiêu chuẩn quốc tế IEC 61869-1; IEC 61869-3.

Đồng thời sản phẩm cũng đạt tiêu chuẩn Việt Nam TCVN 11845-1:2017, TCVN 11845-2:2017, TCVN 11845-3:2017

3. Ứng dụng của dòng sản phẩm biến dòng trung thế ngâm dầu Mitex

       3.1 Hướng dẫn sử dụng và lắp đặt

• Thiết bị lắp đặt ngoài trời
• Lắp đặt thiết bị theo đúng thông số kỹ thuật yêu cầu
• Các sản phẩm đều có hướng dẫn sử dụng kèm theo máy, tuyệt đối tuân thủ sơ đồ đấu dây, các khuyến cáo từ nhà sản xuất.
• Kiểm tra kỹ khâu đấu nối đảm bảo không có sai sót trước khi đóng điện vận hành
• Lắp đầy đủ các phụ kiện kèm theo
• Kiểm tra, bảo dưỡng định kỳ

       3.2 Lưu ý khi sử dụng TI trung thế ngâm dầu 35kV ngoài trời (500 – 600A) – 1 mạch

• Kiểm tra, bảo dưỡng định kỳ thiết bị
• Kiểm tra thiết bị khi có các sự cố trên lưới điện trong phạm vi cung cấp tải hoặc đầu vào của thiết bị
• Kiểm tra ngay khi phát hiện có hiện tượng bất thường, liên hệ với nhà sản xuất để được tư vấn cách xử lý.

       3.3 Chính sách bảo hành và hỗ trợ kỹ thuật từ Mitex

Sản phẩm máy biến dòng đo lường 35kV (500 – 600A) – 1 mạch ngâm dầu được sản xuất bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) có độ tin cậy cao, tuổi thọ lâu dài, hoạt động bền bỉ trên lưới.

Các sản phẩm biến dòng, biến áp của Mitex cam kết bảo hành tới 12 tháng kể từ ngày đưa thiết bị vào sử dụng nhưng không quá 18 tháng kể từ ngày giao hàng và xuất hóa đơn Giá trị gia tăng (VAT), tùy theo điều kiện nào đến trước.

Trong thời gian bảo hành sản phẩm bị sai, hỏng mà nguyên nhân được xác định do lỗi của Nhà sản xuất sẽ được MiTEX sửa chữa, bảo hành hoặc đổi lại bằng sản phẩm mới.

Với đội ngũ kỹ sư nhiều năm kinh nghiệm nghiên cứu, vận hành và sản xuất các thiết bị đo đếm điện, MiTEX bảo đảm các thiết bị cấp cho khách hàng vận hành an toàn và chính xác, hỗ trợ kỹ thuật, hỗ trợ bảo hành và khi gặp sự cố 24/7, kể cả các ngày nghỉ và thứ 7, chủ nhật.

4. Báo giá sản phẩm

Hiện nay trên thị trường, các sản phẩm máy biến dòng đo lường 35kV ngâm dầu có mức giá dao động từ….. triệu đồng, tùy theo tỷ số sơ cấp và sơ cấp cũng như nhu cầu sử dụng của khách hàng, yêu cầu thêm mạch bảo vệ, mạch đo lường hoặc dung lượng máy, các kích thước khuôn máy đặc biệt,..

Giá bán máy biến dòng đo lường 35kV đúc epoxy mang thương hiệu MiTEX sẽ áp dụng theo mức chiết khấu thỏa thuận từ Bảng giá niêm yết của MiTEX và sẽ báo giá theo từng đơn hàng cụ thể theo từng thời điểm mà khách hàng lấy hàng.

Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

Trường hợp Bảng giá niêm yết của MiTEX có sự thay đổi, MiTEX sẽ có thông báo bằng văn bản cho khách hàng trước 15 ngày làm việc

5. Cam kết của Mitex

Với mục tiêu tạo dựng vị thế vững chắc hàng đầu trong lĩnh vực sản xuất và cung cấp thiết bị điện tại Việt Nam, MiTEX Group không ngừng đầu tư, nỗ lực đổi mới chất lượng sản phẩm, dịch vụ, đem đến sự hài lòng cho mọi đối tác, khách hàng.

MiTEX cam kết cung cấp cho thị trường các sản phẩm chất lượng cùng dịch vụ chuyên nghiệp, đáp ứng hoàn hảo nhu cầu của khách hàng bằng tinh thần trách nhiệm và sự tận tâm.

Hỗ trợ kỹ thuật trực tiếp từ đội ngũ kỹ sư giàu kiến thức, kinh nghiệm – đang trực tiếp vận hành sản xuất cho nhà máy sản xuất thiết bị đo đếm điện của MiTEX, chúng tôi đảm bảo sản phẩm vận hành an toàn, đúng tiến độ và đáng tin cậy, đo là đúng – đếm là đủ.
