1. Thông tin chung về ti trung thế đúc epoxy 22kv

1.1  Về nhà sản xuất Mitex

MiTEX tự hào là một trong những nhà sản xuất, cung cấp thiết bị đo đếm điện có nhiều năm kinh nghiệm, các sản phẩm nổi bật như máy biến dòng đo lường, máy biến điện áp đo lường, máy biến điện áp nguồn trung thế tới 35kV,  Hợp bộ đo lường MOF 24kV và các sản phẩm máy biến dòng hạ thế, đồng hồ Volt – Ampe.

Cùng đội ngũ chuyên gia giàu kiến thức, kinh nghiệm, chúng tôi đang sở hữu nhà máy sản xuất thiết bị đo đếm điện được đầu tư dây truyền công nghệ hiện đại, áp dụng mô hình quản lý 5S, hệ thống quản lý chất lượng ISO 9001:2015, ISO 14001:2015

Luôn đặt lợi ích của khách hàng lên hàng đầu, MiTEX coi chữ “tín” là kim chỉ nam cho mọi hoạt động. Chúng tôi cam kết đem đến cho khách hàng những sản phẩm với chất lượng tốt nhất cùng dịch vụ hỗ trợ chuyên nghiệp và tận tâm.

1.2  Cấu tạo và các thông số kỹ thuật tiêu biểu

– Cấu tạo chung của CT gồm 2 bộ phận chính: thân máy và ruột máy

Thân máy là phần bao bọc bên ngoài bằng 1 lớp Epoxy. Nhựa Epoxy sử dụng loại đặc chủng đảm bảo khẳ năng cách điện tốt, chịu UV, cơ tính tốt, chịu được hoá chất, môi trường nhiệt đới, độ ẩm cao.

Ruột máy là bộ phận làm việc bên trong bao gồm: 01 cuộn dây, trong cuộn dây bao gồm: mạch từ, dây điện từ, vật liệu cách điện

– Thông số kỹ thuật chính của CT:

• Điện áp danh định 22 (kV)
• Dòng điện sơ cấp danh định 5-1600 (A)
• Dòng điện thứ cấp danh định 1; 5 (A)
• Tần số danh định (Hz): thông thường 50Hz
• Dung lượng danh định (VA): theo tiêu chuẩn IEC
• Cấp chính xác: Cấp chính xác đo lường: 0.2, 0,2S, 0.5, 0.5S, 1, 3
• Mức cách điện (điện áp lớn nhất/ điên áp chịu thử tần số công nghiệp/ điện áp chịu xung sét danh định): 24/50/125
• Nhiệt độ làm việc -5°C°÷ +50°C
• Độ ẩm tương đối lớn nhất : 90%

1.3 Bản vẽ kích thước

Dưới đây là bản vẽ kích thước cơ khí của máy biến dòng trung thế đúc epoxy 22kV ngoài trời do bộ phận kỹ thuật của Mitex thiết kế.

Bản vẽ bao gồm kích thước các mặt cắt cơ khí của sản phẩm, kích thước chi tiết, vị trí các đầu cực và điểm tiếp địa của sản phẩm.

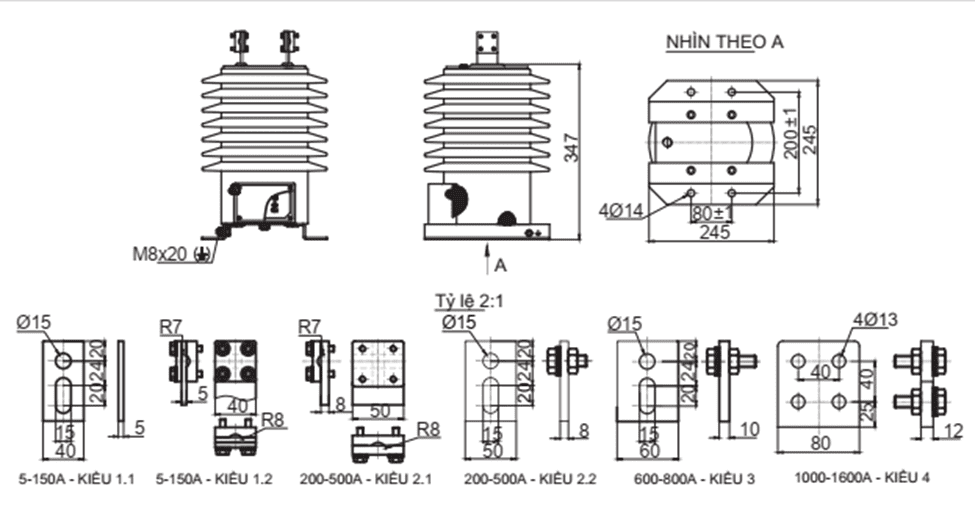

Bản vẽ kích thước lắp đặt của sản phẩm biến dòng trung thế đúc epoxy 22kV ngoài trời

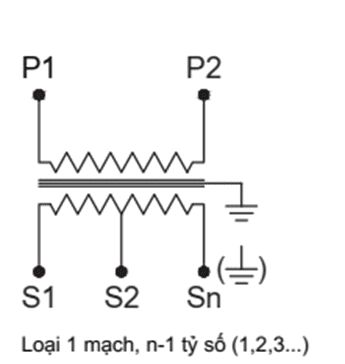

Bản vẽ đấu dây cho máy biến dòng trung thế đúc epoxy 22kV ngoài trời

1.4  Nguyên lý hoạt động

Nguyên lý làm việc của CT:

Để mở rộng giới hạn thang đo của ampemet, oatmet, công tơ ta dùng máy biến dòng.  Sơ đồ cấu tạo mô tả như hình vẽ, máy có cuộn sơ cấp W1 cho dòng sơ cấp I1 chảy qua, dòng thứ cấp I2 khép mạch qua phụ tải và cuộn thứ cấp W2, vì điện trở cuộn thứ cấp rất nhỏ nên ta có thể coi điều kiện làm việc bình thường của máy biến dòng là chế độ ngắn mạch. Điện áp thứ cấp U2 = 1 – 6V khi khép mạch. Dòng điện sơ cấp I1 thay đổi theo các giá trị định mức sau: 5A, 10A, 15A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A, 1200A, 1250A, 1500A, 2000A, 3000A, 4000A, 5000A…10000A. Dòng điện thứ cấp định mức theo tiêu chuẩn là: 5A và 1A

2. Đặc điểm nổi bật và các tiêu chuẩn cho máy biến dòng đo lường trung thế đúc epoxy 22kv ngoài trời

2.1 Đặc điểm nổi bật

Mạch từ của Máy biến dòng đo lường trung thế 22kV ngoài trời sử dụng lõi thép kỹ thuật điện chất lượng cao, tổn hao thấp. Dây điện từ sử dụng dây đồng tráng emay có điện trở suất ổn định, độ bền phóng điện cao, tính đàn hồi tốt, bền hóa chất, chịu được nhiệt độ lên tới 200 độ C.

Thân máy được đúc trong chân không bằng hệ nhựa Araldite của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, điện áp đánh thủng cao.

Sản phẩm đa dạng về dải dòng điện phía sơ cấp từ 5A đến 1600A, dòng điện phía thứ cấp là 5A hoặc1A. Ngoài ra dung lượng và cấp chính xác của máy cũng đa dạng, tùy theo nhu cầu sử dụng của máy.

2.2 Tiêu chuẩn và chứng chỉ của máy biến dòng đo lường 24kV đúc epoxy ngoài trời

Máy biến biến dòng đo lường 22kV đúc epoxy ngoài trời được chế tạo bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) đạt tiêu chuẩn quốc tế IEC 61869-1; IEC 61869-3.

Đồng thời sản phẩm cũng đạt tiêu chuẩn Việt Nam TCVN 11845-1:2017, TCVN 11845-2:2017, TCVN 11845-3:2017.

3. Ứng dụng dòng sản phẩm máy biến dòng đo lường 22kV đúc epoxy ngoài trời

 3.1  Hướng dẫn sử dụng và lắp đặt hiện trường

• Sản phẩm lắp đặt ngoài trời

• Lắp đặt thiết bị theo đúng thông số kỹ thuật yêu cầu
• Các sản phẩm đều có hướng dẫn sử dụng kèm theo máy, tuyệt đối tuân thủ sơ đồ đấu dây, các khuyến cáo từ nhà sản xuất.
• Kiểm tra kỹ khâu đấu nối đảm bảo không có sai sót trước khi đóng điện vận hành
• Lắp đầy đủ các phụ kiện kèm theo
• Kiểm tra, bảo dưỡng định kỳ

 3.2  Lưu ý khi sử dụng máy biến dòng đo lường 22kV đúc epoxy ngoài trời

•  Kiểm tra, bảo dưỡng định kỳ thiết bị

• Kiểm tra thiết bị khi có các sự cố trên lưới điện trong phạm vi cung cấp tải hoặc đầu vào của thiết bị
• Kiểm tra ngay khi phát hiện có hiện tượng bất thường, liên hệ với nhà sản xuất để được tư vấn cách xử lý

 3.3  Chính sách bảo hành và hỗ trợ kỹ thuật từ Mitex

Sản phẩm máy biến dòng đo lường 22kV đúc epoxy ngoài trời được sản xuất bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) có độ tin cậy cao, tuổi thọ lâu dài, hoạt động bền bỉ trên lưới.

Các sản phẩm biến dòng, biến áp của Mitex cam kết bảo hành tới 12 tháng kể từ ngày đưa thiết bị vào sử dụng nhưng không quá 18 tháng kể từ ngày giao hàng và xuất hóa đơn Giá trị gia tăng (VAT), tùy theo điều kiện nào đến trước.

Trong thời gian bảo hành sản phẩm bị sai, hỏng mà nguyên nhân được xác định do lỗi của Nhà sản xuất sẽ được MiTEX sửa chữa, bảo hành hoặc đổi lại bằng sản phẩm mới.

Với đội ngũ kỹ sư nhiều năm kinh nghiệm nghiên cứu, vận hành và sản xuất các thiết bị đo đếm điện, MiTEX bảo đảm các thiết bị cấp cho khách hàng vận hành an toàn và chính xác, hỗ trợ kỹ thuật, hỗ trợ bảo hành và khi gặp sự cố 24/7, kể cả các ngày nghỉ và thứ 7, chủ nhật.

4. Báo giá sản phẩm máy biến dòng trung thế đúc epoxy ngoài trời

Hiện nay trên thị trường, các sản phẩm máy biến dòng đo lường 22kV đúc epoxy ngoài trời có mức giá giao động từ 10-11 triệu đồng, tùy theo tỷ số sơ cấp và sơ cấp cũng như nhu cầu sử dụng của khách hàng, yêu cầu thêm mạch bảo vệ, mạch đo lường hoặc dung lượng máy, các kích thước khuôn máy đặc biệt,..

Giá bán máy biến dòng đo lường 22kV đúc epoxy ngoài trời mang thương hiệu MiTEX sẽ áp dụng theo mức chiết khấu thỏa thuận từ Bảng giá niêm yết của MiTEX và sẽ báo giá theo từng đơn hàng cụ thể theo từng thời điểm mà khách hàng lấy hàng.
Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

Trường hợp Bảng giá niêm yết của MiTEX có sự thay đổi, MiTEX sẽ có thông báo bằng văn bản cho khách hàng trước 15 ngày làm việc.
