1. Hợp bộ MOF là gì? Thông tin chung về hợp bộ đo đếm trung thế 3 pha ngâm dầu 22kV Mitex

MOF là hợp bộ đo đếm được tổ hợp từ 03 biến áp đo lường (TU) và 03 biến dòng đo lường (TI), đo đếm cấp điện áp trung thế đến 35kV, cấp chính xác dùng cho đo đếm điện năng đến 0,5.

1.1  Về nhà sản xuất Mitex

MiTEX tự hào là một trong những nhà sản xuất, cung cấp thiết bị đo đếm điện có nhiều năm kinh nghiệm, các sản phẩm nổi bật như máy biến dòng đo lường, máy biến điện áp đo lường, máy biến điện áp nguồn trung thế tới 35kV,  Hợp bộ đo lường MOF 24kV và các sản phẩm máy biến dòng hạ thế, đồng hồ Volt – Ampe.

Cùng đội ngũ chuyên gia giàu kiến thức, kinh nghiệm, chúng tôi đang sở hữu nhà máy sản xuất thiết bị đo đếm điện được đầu tư dây truyền công nghệ hiện đại, áp dụng mô hình quản lý 5S, hệ thống quản lý chất lượng ISO 9001:2015, ISO 14001:2015

Luôn đặt lợi ích của khách hàng lên hàng đầu, MiTEX coi chữ “tín” là kim chỉ nam cho mọi hoạt động. Chúng tôi cam kết đem đến cho khách hàng những sản phẩm với chất lượng tốt nhất cùng dịch vụ hỗ trợ chuyên nghiệp và tận tâm.

1.2 Cấu tạo và các thông số kỹ thuật tiêu biểu

Cấu tạo bao gồm 2 bộ phận chính:

Bộ phận thân vỏ được chế tạo bằng thép đặc chủng sơn tĩnh điện ngoài trời hoặc mạ kẽm nhúng nóng, hoặc chế tạo bằng inox. Phía trong lớp vỏ được nạp dầu cách điện.

Bộ phận ruột máy, là bộ phận làm việc của thiết bị được cấu thành từ: mạch từ, dây điện từ, các vật liệu cách điện

Thông số kỹ thuật chính của hợp bộ 3 pha MOF:

• Dòng điện sơ cấp danh định TI: 5-500 (A)
• Dòng điện thứ cấp danh định TI: 1; 5(A)
• Điện áp sơ cấp danh định TU: 22:√3 (kV)
• Điện áp thứ cấp danh định TU: 110/√3, 100/√3, 110:3, 100:3 (V)
• Tần số danh định (Hz): thông thường 50Hz
• Dung lượng danh định (VA): theo tiêu chuẩn IEC
• Cấp chính xác đo lường: 0.2, 0,2S, 0.5, 0.5S
• Mức cách điện (điện áp lớn nhất/ điên áp chịu thử tần số công nghiệp/ điện áp chịu xung sét danh định): 24/50/125
• Nhiệt độ làm việc -5°C°÷ +50°C
• Độ ẩm tương đối lớn nhất : 90%

1.3  Bản vẽ kỹ thuật

Dưới đây là bản vẽ kích thước cơ khí của hợp bộ đo đếm trung thế 3 pha ngâm dầu 22kV do bộ phận kỹ thuật của Mitex thiết kế.

Bản vẽ bao gồm kích thước các mặt cắt cơ khí của sản phẩm, kích thước chi tiết, vị trí các đầu cực và điểm tiếp địa của sản phẩm.

Bản vẽ kích thước lắp đặt của sản phẩm hợp bộ đo lường trung thế 3 pha ngâm dầu ngoài trời 22kV

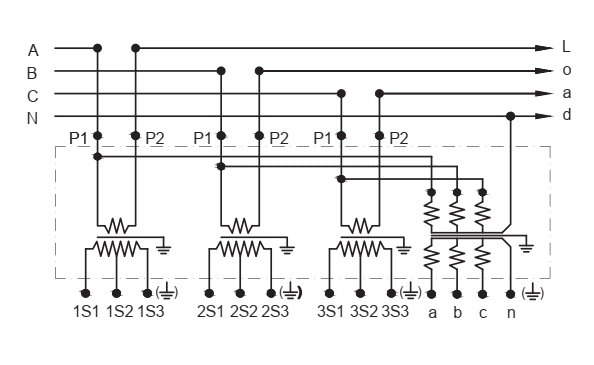

Bản vẽ đấu dây cho hợp bộ đo lường trung thế 3 pha ngâm dầu ngoài trời 22kV

1.4  Nguyên lý hoạt động

Nguyên lý hoạt động PT:

 Máy biến áp gồm có lõi tôn, cuộn dây sơ cấp W1, cuộn dây thứ cấp W2. (h.vẽ)

–  Điện áp sơ cấp U1 mắc vào cuộn sơ cấp W1

–  Điện áp thứ cấp U2 lấy ra từ cuộn thứ cấp W2

Hệ số biến đổi K (Tỉ số biến áp) là tỉ số giữa điện áp sơ cấp và điện áp thứ cấp

Nguyên lý làm việc của CT:

Để mở rộng giới hạn thang đo của ampemet, oatmet, công tơ ta dùng máy biến dòng.  Sơ đồ cấu tạo mô tả như hình vẽ, máy có cuộn sơ cấp W1 cho dòng sơ cấp I1 chảy qua, dòng thứ cấp I2 khép mạch qua phụ tải và cuộn thứ cấp W2, vì điện trở cuộn thứ cấp rất nhỏ nên ta có thể coi điều kiện làm việc bình thường của máy biến dòng là chế độ ngắn mạch. Điện áp thứ cấp U2 = 1 – 6V khi khép mạch. Dòng điện sơ cấp I1 thay đổi theo các giá trị định mức sau: 5A, 10A, 15A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A, 1200A, 1250A, 1500A, 2000A, 3000A, 4000A, 5000A…10000A. Dòng điện thứ cấp định mức theo tiêu chuẩn là: 5A và 1A.

2. Đặc điểm nổi bật và các tiêu chuẩn cho hợp bộ MOF trung thế Mitex

2.1 Đặc điểm nổi bật

Hợp bộ biến dòng biến áp đo lường trung thế ngâm dầu MiTEX được cấp chứng nhận Phê duyệt mẫu của Tổng cục Tiêu chuẩn đo lường chất lượng. Sản phẩm với độ tin cậy cao, tuổi thọ lâu dài, chủng loại tỷ số đa dạng. Một số đặc điểm của hợp bộ biến dòng biến áp MOF bao gồm:

– Hợp bộ 3 pha sản phẩm tích hợp 03 biến dòng và 03 biến áp; đối với Hợp bộ 1 pha được tích hợp 01 biến dòng và 01 biến áp nên có kích thước nhỏ gọn, tối ưu kích thước trạm lắp đặt, đấu nối dễ dàng.

– Mạch từ Máy biến dòng sử dụng lõi thép kỹ thuật điện chất lượng cao, tổn hao thấp. Dây điện từ sử dụng dây đồng tráng emay có điện trở suất ổn định, độ bền phóng điện cao, tính đàn hồi tốt, bền hóa chất, chịu được nhiệt độ lên tới 200 độ C.

– Thân máy chế tạo bằng thép đặc chủng được sơn tĩnh điện ngoài trời hoặc mạ kẽm nhúng nóng, sứ cách điện thiết kế với chiều dài đường rò tối đa đảm bảo hoạt động tốt trong môi trường nhiệt đới và môi trường ô nhiễm nặng

2.2 Các chứng chỉ và tiêu chuẩn áp dụng cho sản phẩm

Hợp bộ biến dòng biến áp đo lường trung thế ngâm dầu chế tạo bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) đạt tiêu chuẩn quốc tế IEC 61869-1, IEC 61869-2, IEC 61869-3, IEC 61869-4 và tiêu chuẩn Việt Nam TCVN 11845-1:2017, TCVN 11845-2:2017, TCVN 11845-3:2017, TCVN 11845-4:2017.

3. Ứng dụng của dòng sản phẩm hợp bộ đo đếm 3 pha ngâm dầu ngoài trời 22kV Mitex

3.1 Hướng dẫn sử dụng và lắp đặt

• Thiết bị lắp đặt ngoài trời
• Lắp đặt thiết bị theo đúng thông số kỹ thuật yêu cầu
• Các sản phẩm đều có hướng dẫn sử dụng kèm theo máy, tuyệt đối tuân thủ sơ đồ đấu dây, các khuyến cáo từ nhà sản xuất.
• Kiểm tra kỹ khâu đấu nối đảm bảo không có sai sót trước khi đóng điện vận hành
• Lắp đầy đủ các phụ kiện kèm theo
• Kiểm tra, bảo dưỡng định kỳ

3.2 Lưu ý khi sử dụng hợp bộ MOF trung thế

• Kiểm tra, bảo dưỡng định kỳ thiết bị
• Kiểm tra thiết bị khi có các sự cố trên lưới điện trong phạm vi cung cấp tải hoặc đầu vào của thiết bị
• Kiểm tra ngay khi phát hiện có hiện tượng bất thường, liên hệ với nhà sản xuất để được tư vấn cách xử lý.

3.3 Chính sách bảo hành và hỗ trợ kỹ thuật từ Mitex

Sản phẩm hợp bộ đo đếm trung thế 3 pha ngâm dầu 22kV được sản xuất bởi Công ty Cổ phần Kỹ thuật và Thiết bị công nghiệp Việt Nam (MiTEX) có độ tin cậy cao, tuổi thọ lâu dài, hoạt động bền bỉ trên lưới.

Các sản phẩm biến dòng, biến áp của Mitex cam kết bảo hành tới 12 tháng kể từ ngày đưa thiết bị vào sử dụng nhưng không quá 18 tháng kể từ ngày giao hàng và xuất hóa đơn Giá trị gia tăng (VAT), tùy theo điều kiện nào đến trước.

Trong thời gian bảo hành sản phẩm bị sai, hỏng mà nguyên nhân được xác định do lỗi của Nhà sản xuất sẽ được MiTEX  sửa chữa, bảo hành hoặc đổi lại bằng sản phẩm mới.

Với đội ngũ kỹ sư nhiều năm kinh nghiệm nghiên cứu, vận hành và sản xuất các thiết bị đo đếm điện, MiTEX bảo đảm các thiết bị cấp cho khách hàng vận hành an toàn và chính xác, hỗ trợ kỹ thuật , hỗ trợ bảo hành và khi gặp sự cố 24/7, kể cả các ngày nghỉ và thứ 7, chủ nhật.

4. Báo giá sản phẩm

Hiện nay trên thị trường, các sản phẩm hợp bộ đo đếm trung thế dành cho lưới 22kV có mức giá dao động từ… triệu đồng, tùy theo tỷ số sơ cấp và sơ cấp cũng như nhu cầu sử dụng của khách hàng, yêu cầu thêm mạch bảo vệ, mạch đo lường hoặc dung lượng máy, các kích thước khuôn máy đặc biệt,..

Giá bán biến máy biến áp trung thế ngoài trời ngâm dầu dành cho lưới 22kV mang thương hiệu MiTEX sẽ áp dụng theo mức chiết khấu thỏa thuận từ Bảng giá niêm yết của MiTEX và sẽ báo giá theo từng đơn hàng cụ thể theo từng thời điểm mà khách hàng lấy hàng.
Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

Trường hợp Bảng giá niêm yết của MiTEX có sự thay đổi, MiTEX sẽ có thông báo bằng văn bản cho khách hàng trước 15 ngày làm việc

5. Cam kết của Mitex

Với mục tiêu tạo dựng vị thế vững chắc hàng đầu trong lĩnh vực sản xuất và cung cấp thiết bị điện tại Việt Nam, MiTEX Group không ngừng đầu tư, nỗ lực đổi mới chất lượng sản phẩm, dịch vụ, đem đến sự hài lòng cho mọi đối tác, khách hàng.

MiTEX cam kết cung cấp cho thị trường các sản phẩm chất lượng cùng dịch vụ chuyên nghiệp, đáp ứng hoàn hảo nhu cầu của khách hàng bằng tinh thần trách nhiệm và sự tận tâm.

Hỗ trợ kỹ thuật trực tiếp từ đội ngũ kỹ sư giàu kiến thức, kinh nghiệm – đang trực tiếp vận hành sản xuất cho nhà máy sản xuất thiết bị đo đếm điện của MiTEX, chúng tôi đảm bảo sản phẩm vận hành an toàn, đúng tiến độ và đáng tin cậy, đo là đúng – đếm là đủ.
