1. Giới thiệu chung đồng hồ Vôn, Ampe cơ

1.1 Cấu tạo của đồng hồ cơ

Đồng hồ vôn ampe cơ (hay còn gọi là vôn kế, ampe kế kim) là một dụng cụ đo lường điện, thường được sử dụng để đo điện áp (vôn kế) và dòng điện (ampe kế) trong các mạch điện.

Đồng hồ vôn ampe cơ thường bao gồm các thành phần chính sau:

• Nam châm vĩnh cửu: Tạo ra từ trường ổn định để tương tác với cuộn dây.
• Cuộn dây động (cuộn dây quay): Được gắn trên trục và có thể quay tự do trong từ trường của nam châm vĩnh cửu. Cuộn dây này được nối với kim chỉ.
• Kim chỉ thị: Gắn với cuộn dây động, dùng để chỉ thị giá trị đo trên mặt số.
• Lò xo hồi vị: Gắn vào trục của cuộn dây động để giữ cho kim chỉ thị ở vị trí 0 khi không có dòng điện chạy qua.
• Mặt số: Hiển thị giá trị đo được, thường có các thang đo cho điện áp và dòng điện.
• Các điện trở nối tiếp (cho vôn kế): Được dùng để giới hạn dòng điện qua cuộn dây, bảo vệ đồng hồ và đảm bảo độ chính xác.
• Các shunt (cho ampe kế): Là điện trở rất nhỏ được mắc song song với cuộn dây để cho phép đo dòng điện lớn mà không làm hỏng cuộn dây.

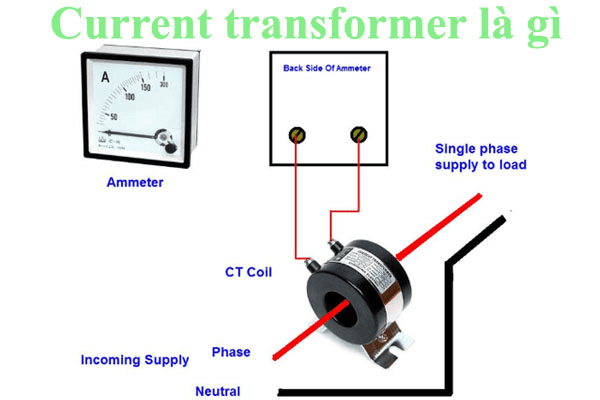

1.2 Bản vẽ

1.3 Nguyên lý hoạt động

• Vôn kế:
  • Khi vôn kế được kết nối vào hai điểm cần đo điện áp, một dòng điện nhỏ sẽ chạy qua cuộn dây động nhờ các điện trở nối tiếp.
  • Dòng điện qua cuộn dây tạo ra từ trường tương tác với từ trường của nam châm vĩnh cửu, gây ra một lực tác động làm cuộn dây quay.
  • Khi cuộn dây quay, kim chỉ thị gắn trên nó sẽ di chuyển trên mặt số, chỉ thị giá trị điện áp đo được.
• Ampe kế:
  • Khi ampe kế được nối vào mạch để đo dòng điện, dòng điện chạy qua cuộn dây động (hoặc chủ yếu qua shunt đối với dòng lớn).
  • Dòng điện này tạo ra từ trường tương tác với từ trường của nam châm vĩnh cửu, tương tự như trong vôn kế, làm cuộn dây quay và di chuyển kim chỉ thị.
  • Giá trị dòng điện trong mạch sẽ được chỉ thị trên mặt số của ampe kế.

Lưu ý vôn kế phải được kết nối song song với tải (điện áp cần đo), trong khi ampe kế phải được kết nối nối tiếp với tải (dòng điện cần đo) để có được kết quả chính xác.

     2. Giới thiệu chung đồng hồ đo điện tử

2.1 Cấu tạo của đồng hồ điện tử

Đồng hồ vôn ampe điện tử là một thiết bị đo điện đa năng, được sử dụng để đo điện áp (vôn), dòng điện (ampe), và thường có khả năng đo thêm các thông số khác như điện trở, tần số, và điện dung. Cấu tạo và nguyên lý hoạt động của đồng hồ vôn ampe điện tử phức tạp hơn so với loại đồng hồ kim. Dưới đây là chi tiết về cấu tạo và nguyên lý hoạt động của nó:

Đồng hồ vôn ampe điện tử thường gồm các thành phần chính sau:

• Mạch điện tử:
  • Mạch chia điện áp: Giảm điện áp cao xuống mức an toàn để đo lường.
  • Mạch khuếch đại tín hiệu: Khuếch đại các tín hiệu đo được để đảm bảo độ chính xác cao hơn.
  • Mạch chuyển đổi ADC (Analog to Digital Converter): Chuyển đổi tín hiệu analog từ cảm biến thành tín hiệu số để xử lý.
• Vi xử lý: Xử lý các tín hiệu đo được và thực hiện các phép tính để hiển thị kết quả. Vi xử lý cũng điều khiển toàn bộ hoạt động của đồng hồ.
• Màn hình hiển thị: Thường là màn hình LCD hoặc LED, dùng để hiển thị các giá trị đo được (điện áp, dòng điện, điện trở, tần số, v.v.).
• Các nút điều khiển: Cho phép người dùng chọn chế độ đo (vôn, ampe, ohm, v.v.), thiết lập các dải đo, và thực hiện các chức năng khác.
• Cổng kết nối: Gồm các cổng đo cho dây đo (thường là cổng COM, VΩmA, và 10A). Các cổng này được kết nối với mạch bên trong để đo lường các thông số tương ứng.
• Nguồn điện: Thường sử dụng pin để cung cấp năng lượng cho toàn bộ hệ thống

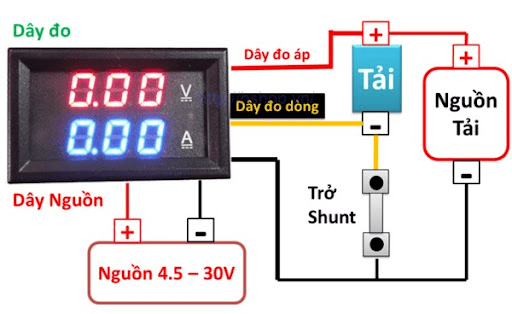

2.2 Bản vẽ

2.3 Nguyên lý hoạt động

Nguyên lý hoạt động của đồng hồ vôn ampe điện tử dựa trên việc chuyển đổi tín hiệu analog sang tín hiệu số. Khi đo điện áp, mạch chia điện áp giảm mức điện áp cần đo và mạch ADC chuyển đổi tín hiệu này thành số để vi xử lý tính toán và hiển thị. Đối với đo dòng điện, dòng điện đi qua một điện trở shunt, tạo ra sự sụt áp được mạch ADC đo, sau đó vi xử lý tính toán và hiển thị giá trị dòng điện. Quá trình này đảm bảo các phép đo chính xác và dễ dàng hiển thị trên màn hình.

     3. So sánh giữa đồng hồ cơ và đồng hồ điện tử

Cả hai dòng đồng hồ vạn năng đều thích hợp để thực hiện đo kiểm tra điện áp, dòng điện trên các mạch điện, thiết bị hay linh kiện. Tuy nhiên, bạn vẫn có thể lựa chọn từng dòng máy cho các công việc khác nhau.

Đồng hồ đo cơ

Đồng hồ điện tử

     4. Các hãng phân phối đồng hồ Vôn, Ampe tại Việt Nam

Tại Việt Nam, các hãng phân phối đồng hồ Vôn, Ampe nổi bật gồm Kyoritsu Việt Nam, Hiển Long, và Công ty TNHH Kỹ Thuật Bảo Tín…. Các sản phẩm từ những hãng này thường có giá dao động từ 300.000 đến 3 triệu đồng, phù hợp với nhu cầu sử dụng trong gia đình và công nghiệp nhẹ.

     5. Sản phẩm đồng hồ Vôn, Ampe của Mitex

Mitex tự hào là đơn vị phân phối đồng hồ Vôn, Ampe cơ và đồng hồ điện tử với nhiều ưu điểm nổi bật, là công cụ không thể thiếu trong lĩnh vực điện hạ thế và điện tử: cung cấp các phép đo chính xác về điện áp và dòng điện, giúp người dùng kiểm tra và đánh giá tình trạng của các mạch điện với thiết kế dễ sử dụng, an toàn, đa chức năng, có thể đo lường nhiều thông số khác nhau như điện trở, tần số, điện dung, và nhiệt độ, làm tăng tính đa dụng. Ngoài các loại đồng hồ Vôn thông dụng, hiện nay MiTEX có thể sản xuất các loại đồng hồ đo đếm theo tỷ số: 35/0,11kV; 35/0,1kV; 22/0,11kV; 22/0,11kV; 6/0,1kV; 6/0,11kV….

Vui lòng liên hệ với MiTEX để nhận được báo giá và mức chiết khấu cho sản phẩm.

=> Xem thêm: Biến dòng hạ thế kiểu kẹp và các thông tin cần biết
