So sánh MCB với các thiết bị bảo vệ điện. Khi nào nên dùng MCB?

20/05/2025

MCB là thiết bị giúp bảo vệ mạch điện khỏi sự cố quá tải và ngắn mạch. So với các thiết bị như ACB, MCCB hay RCD, cầu dao tự động dạng tép MCB nhỏ gọn và chi phí thấp hơn. Trong khi ACB và MCCB thường dùng cho công nghiệp với công suất lớn thì MCB là lựa chọn lý tưởng cho các hộ gia đình, văn phòng, thích hợp cho hệ thống điện dân dụng, công trình nhỏ hoặc nơi có tải điện không quá lớn.

1. Giới thiệu về MCB

MCB (Miniature Circuit Breaker) là cầu dao tự động dạng tép (còn được gọi là CB tép hoặc bộ ngắt mạch thu nhỏ). Thiết bị điện cơ này có vỏ bọc thường được sản xuất bằng nhựa có khả năng cách điện và cách nhiệt, chịu được va đập tốt. Chức năng chính của MCB là bảo vệ mạch điện khỏi quá dòng do đoản mạch, quá tải hoặc thiết kế bị lỗi.

2. Một số thiết bị bảo vệ mạch điện khác

Dưới đây là một số thiết bị bảo vệ mạch điện, có chức năng và ứng dụng giúp bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, hoặc rò rỉ điện:

– ACB: Máy cắt không khí (Air Circuit Breaker) là thiết bị đóng ngắt mạch điện, sử dụng không khí như một môi trường cách điện chủ yếu. Khi xảy ra sự cố, ACB sẽ nhanh chóng ngắt dòng điện, ngăn chặn các sự cố lan truyền và đảm bảo an toàn cho toàn hệ thống. Với khả năng chịu đựng dòng ngắn mạch lớn, các thông số kỹ thuật của ACB thường áp dụng cho các thiết bị có dòng điện từ 800A đến 6300A, sử dụng trong hệ thống điện áp thấp xoay chiều (AC) với tần số 50Hz hoặc 60Hz, điện áp từ 220V đến 690V

So với các thiết bị đóng cắt khác trên thị trường thì máy cắt không khí ACB có nguyên lý làm việc khá khác biệt. Thiết bị có nhiệm vụ ngăn chặn tình trạng tái lập hồ quang sau dòng điện đạt đến mức không. Ngoải ra, ở khe hở tiếp xúc của máy sẽ có khả năng chịu được điện áp phục hồi của hệ thống. Hiểu một cách đơn giản thì ACB sẽ có khả năng tạo ra điện áp hồ quang khi xảy ra quá trình ngắt hồ quang mà không phải là điện áp cung cấp.

Máy cắt không khí ACB có thể hoạt động ở điện áp lên đến 1kV. Thiết bị có 2 cặp liên hệ gồm dòng điện và tiếp điểm bằng đồng cùng tiếp điểm bổ sung làm từ chất liệu carbon. Khi cầu dao điện mở, tiếp điểm chính sẽ được mở. Trong khi đó, tiếp điểm hồ quang vẫn tiếp tục hoạt động cho đến khi chúng tách ra sẽ xuất hiện quá trình phóng hồ quang.

– MCCB (Molded Case Circuit Breaker): Là thiết bị bảo vệ mạch điện có khả năng bảo vệ chống lại các sự cố quá tải và ngắn mạch, thường được sử dụng trong các ứng dụng công nghiệp hoặc những hệ thống điện có tải cao. MCCB có thể điều chỉnh được ngưỡng bảo vệ, cho phép người dùng tùy chỉnh mức độ bảo vệ tùy theo nhu cầu của từng hệ thống điện.

Ngoài ra, thiết bị MCCB này còn được cài đặt với tính năng điều chỉnh chuyến đi. Đặc tính của bộ sản phẩm điện dân dụng là ứng dụng được vào thực tế nhiều hơn so với các loại thông thường. Ba chức năng chính của thiết bị điện từ:

Thiết bị MCCB có thể bảo vệ chống quá tải của dòng điện trên giá trị định mức tồn tại lâu hơn so với các loại thông thường.
Bộ sản phẩm MCCB có chức năng bảo vệ chống các sự cố về điện, giả dụ như: trong một lỗi như ngắn mạch hay lỗi đường dây thì sẽ tự động ngắt ngay lập tức.
Cuối cùng, thiết bị điện dân dụng MCCB đảm nhận nhiệm vụ bật và tắt các mạch điện. Sản phẩm này được sử dụng với mục đích trong một vài trường hợp là mạch điện không có công tắc thủ công thích hợp.

– RCD (Residual Current Device): Là thiết bị bảo vệ mạch điện giúp phát hiện sự rò rỉ điện trong hệ thống, ngắt mạch khi có sự khác biệt giữa dòng điện vào và ra, thường do dòng điện rò ra ngoài. Thiết bị này giúp bảo vệ người sử dụng khỏi nguy cơ bị điện giật, đặc biệt hữu ích trong các khu vực có độ ẩm cao như phòng tắm hoặc nhà bếp.

RCD hoạt động dựa vào sự chênh lệch giữa dòng điện đầu vào và dòng điện đầu ra của cùng 1 mạch. Khi mạch điện làm việc bình thường thì tổng dòng điện đầu vào và đầu ra bằng nhau, không có sự chênh lệch.

Khi có các sự cố về điện xảy ra như: Chập điện, rò điện,… khi đó sẽ tạo ra sự chênh lệch giữa dòng điện vào và ra khỏi mạch. RCD sẽ phát hiện ra sự chênh lệch thông qua cuộn dây cảm ứng và mạch điện tử. Nếu sự chênh lệch vượt qua ngưỡng an toàn, mạch ngắt sẽ kích hoạt làm ngắt mạch để đảm bảo an toàn cho thiết bị và con người.

– ELCB (Earth Leakage Circuit Breaker): ELCB giúp phát hiện và ngắt mạch khi có sự rò rỉ điện qua đất. Khi điện áp dòng điện rò chạy từ dây pha qua đất, thiết bị sẽ nhanh chóng ngắt mạch để bảo vệ người sử dụng khỏi nguy cơ bị điện giật. Tuy nhiên, ELCB chỉ phát hiện dòng rò qua đất, không như RCD có thể phát hiện rò qua cả đất và dây trung tính.

ELCB làm việc dựa trên đo đạc sự xuất hiện dòng điện bởi các dây dẫn của 1 hệ điện (dây pha, dây Neutral) chạy qua có cường độ bằng nhau và ngược chiều nhau thì từ trường của chúng sinh ra sẽ triệt tiêu nhau, không có thiết bị nào đo được. Nếu như có dòng điện rò xuống đất thì nghĩa là hai dòng điện này không bằng nhau. Sự chênh lệch khiến cho bên trong các vòng dây cảm ứng xuất hiện dòng điện kích hoạt cho ELCB ngắt điện. Sự ngắt này thông qua một mạch điện nhỏ.

– Cầu chì: Cầu chì là thiết bị bảo vệ mạch điện đơn giản và hiệu quả, hoạt động bằng cách làm cháy một sợi dây kim loại khi dòng điện vượt quá mức an toàn. Khi cầu chì bị cháy, mạch điện sẽ bị ngắt, nhưng nó không thể tái sử dụng và cần phải thay thế sau mỗi lần bị đứt. Cầu chì thường được sử dụng trong các thiết bị điện gia dụng hoặc các mạch điện nhỏ.

3. Khi nào nên sử dụng MCB, khi nào nên sử dụng MCCB, RCD, ELCB..?

Bảo vệ mạch điện khỏi quá tải và ngắn mạch: MCB giúp ngắt mạch khi có sự cố về quá tải hoặc ngắn mạch, bảo vệ các thiết bị và dây dẫn khỏi hư hỏng. Vì vậy, nó là lựa chọn lý tưởng để bảo vệ hệ thống điện trong các ứng dụng dân dụng và công nghiệp.

Sử dụng trong các hệ thống điện có công suất thấp đến trung bình: MCB thường được sử dụng trong các tủ điện gia đình, các bảng phân phối điện trong các tòa nhà, hay các hệ thống điện dân dụng và công nghiệp nhỏ.

Trong các mạch điện có yêu cầu tự động phục hồi: Khi dòng điện vượt quá mức cho phép, MCB sẽ tự động ngắt mạch và có thể dễ dàng bật lại mà không cần thay thế

Bảo vệ thiết bị điện: MCB giúp giảm thiểu nguy cơ hỏa hoạn và các tai nạn điện do quá tải hoặc ngắn mạch, đồng thời bảo vệ thiết bị điện khỏi hư hỏng.

4. Kết luận

Nhìn chung MCB, MCCB, RCD, ELCB, cầu chì và VSD đều có chức năng bảo vệ mạch điện, nhưng mỗi loại phù hợp với mục đích và ứng dụng khác nhau. MCB và MCCB bảo vệ quá tải và ngắn mạch, RCD và ELCB bảo vệ rò rỉ điện, cầu chì bảo vệ đơn giản nhưng không tái sử dụng được, còn VSD bảo vệ sự thay đổi điện áp. Việc chọn thiết bị bảo vệ phù hợp tùy thuộc vào yêu cầu cụ thể của hệ thống điện.

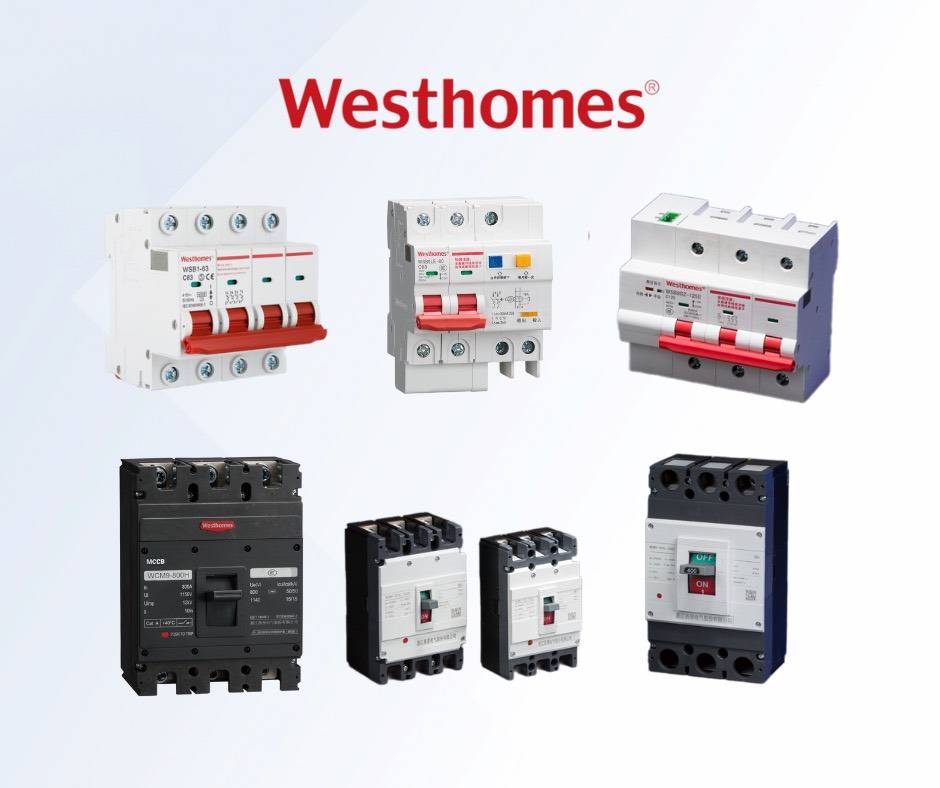

Với sự phát triển mạnh mẽ của ngành thiết bị điện, Mitex Trading tự hào là đại lý độc quyền MCB và MCCB thương hiệu Westhomes – một trong những thương hiệu hàng đầu về thiết bị bảo vệ điện. Chúng tôi cam kết cung cấp các sản phẩm MCB chất lượng vượt trội với mức giá cạnh tranh, chất lượng hàng đầu. Với đội ngũ nhân viên tư vấn chuyên nghiệp và dịch vụ hỗ trợ tận tình, Mitex Trading luôn sẵn sàng đồng hành cùng quý khách hàng để mang lại giải pháp bảo vệ điện an toàn và hiệu quả.
