MCB (Miniature Circuit Breaker) là thiết bị bảo vệ mạch điện, giúp ngắt mạch tự động khi xảy ra tình trạng quá tải hoặc ngắn mạch, đảm bảo an toàn cho các thiết bị điện và người sử dụng. Với thiết kế nhỏ gọn và khả năng tái sử dụng sau mỗi lần ngắt, hoạt động dựa trên nguyên lý điện từ và nhiệt, giúp ngắt mạch nhanh chóng khi có sự cố, đồng thời bảo vệ mạch điện khỏi những nguy cơ tiềm ẩn. Sản phẩm không chỉ giúp bảo vệ thiết bị mà còn đảm bảo sự ổn định và an toàn lâu dài cho hệ thống điện.

1, Khái niệm về MCB

MCB là một loại aptomat hay cầu dao tự động dạng tép (còn được gọi là CB tép hoặc bộ ngắt mạch thu nhỏ). Thiết bị điện cơ này có vỏ bọc thường được sản xuất bằng nhựa có khả năng cách điện và cách nhiệt, chịu được va đập tốt. Chức năng chính của MCB là bảo vệ mạch điện khỏi quá dòng do đoản mạch, quá tải hoặc thiết kế bị lỗi.

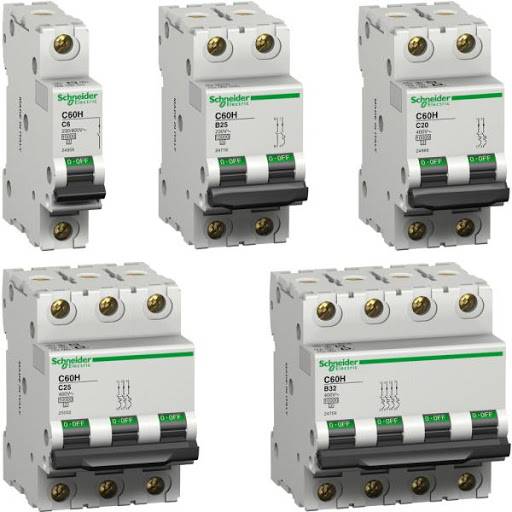

Ảnh 1 số loại MCB

2, Cấu tạo cơ bản của MCB

Cấu tạo của MCB bao gồm các bộ phận: tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt MCB, móc bảo vệ.

• Tiếp điểm: MCB thông thường sẽ có 2 cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc 3 tiếp điểm (Gồm tiếp điểm chính, tiếp điểm phụ và hồ quang).
• Móc bảo vệ: Có tác dụng để bảo vệ cho thiết bị điện không bị quá tải, ngắn mạch. Có 2 loại móc bảo vệ là móc kiểu điện tử và móc kiểu rơle nhiệt.
• Cơ cấu truyền động đóng – cắt MCB: Có 2 cách truyền động đóng cắt MCB (bằng tay hoặc bằng cơ điện). Bằng tay đối với các MCB có dòng điện định mức nhỏ và ngược lại bằng cơ điện với MCB có dòng điện lớn.
• Hộp dập hồ quang: Có 2 kiểu thiết bị là hồ quang kiểu nửa kín và hồ quang kiểu hở. Với kiểu nửa kín sẽ được đặt trong vỏ kín của MCB có lỗ thoát khí, kiểu hở dùng với điện áp lớn tới 1000V.
• Vỏ: Là lớp vỏ bằng nhựa giúp cố định và bảo vệ các bộ phận bên trong của thiết bị.

Ảnh cấu tạo của MCB

Các thông số cơ bản của MCB:

– Số cực (Pole): 1P, 1P+N, 2P, 3P, 3P+N, 4P

– Dòng định mức (In): 0.5A, 1A, 1.6A, 2A, 2.5A, 3A, 4A, 5A, 6A, 6.3A, 8A, 10A, 12.5A, 13A, 15A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 60A, 63A, 80A, 100A, 125A

– Dòng ngắn mạch định mức (Icu): khả năng cắt dòng điện ngắn mạch định mức Kilo Ampe (kA)

– Dòng ngắn mạch thực tế (Ics): khả năng cắt dòng điện ngắn mạch thực tế Kilo Ampe (kA)

– Đặc điểm hoạt động – Đường cong type B, C, D, Z hoặc K

3, Cơ chế bảo vệ

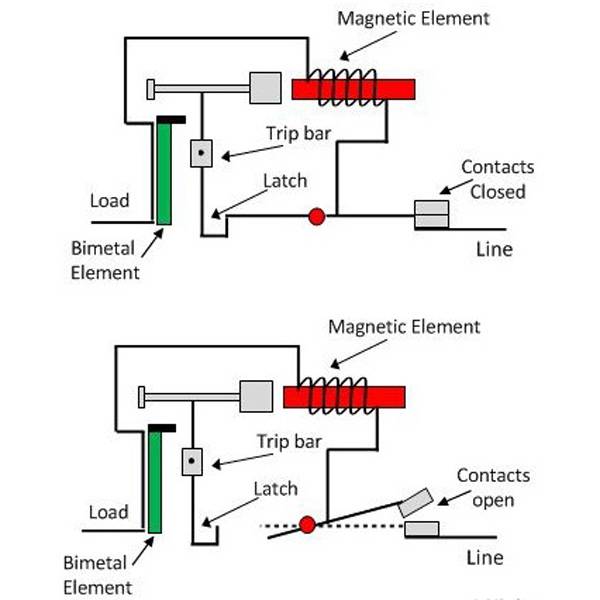

CB bảo vệ quá tải hoạt động theo nguyên lý sau: Khi làm việc bình thường, nếu có dòng điện chạy qua làm cho nhiệt độ và chiều dài thanh lưỡng kim tăng, nhưng tốc độ dãn nở không đủ để sinh ra chuyển động uốn của thanh, tiếp điểm vẫn đóng.

Tuy nhiên, khi phát hiện quá tải, nhiệt sinh ra đủ lớn thanh lưỡng kim bị uốn cong về phía thanh kim loại có hệ số dãn nở nhỏ hơn, chuyển động uốn đẩy trip bar kéo theo chốt được giải phóng làm tiếp điểm mở ra, bảo vệ quá tải tác động

Vì sao nên lắp đặt cầu dao bảo vệ quá tải?

Cầu dao bảo vệ quá tải không chỉ đảm bảo an toàn cho con người và thiết bị điện, ngăn ngừa hư hỏng và cháy nổ hiệu quả mà còn có nhiều ưu điểm vượt trội như:

• Dòng điện qua các tiếp điểm luôn ổn định, với điểm nhảy tiếp xúc không phụ thuộc vào thao tác của người sử dụng, giúp nâng cao độ chính xác và kéo dài tuổi thọ của thiết bị.
• Cầu dao bảo vệ quá tải có khả năng đóng ngắt tiếp điểm ngay lập tức khi có áp lực đủ lớn, đảm bảo dòng điện được dẫn ổn định.
• Với kích thước nhỏ gọn, cầu dao dễ dàng sử dụng, kiểm tra và lắp đặt.
• Việc sử dụng rất thuận tiện nhờ vào ba trạng thái màu sắc hiển thị rõ ràng trên mặt trước thiết bị, cho phép người dùng nhận biết trạng thái đóng điện, tắt điện hoặc ngắt mạch.
• Chi phí hợp lý và đa dạng mẫu mã, giúp khách hàng có thể lựa chọn sản phẩm phù hợp với nhu cầu và khả năng tài chính.

4, Cách lắp đặt và bảo dưỡng đúng cách cầu dao tự động MCB

Nguyên tắc lắp đặt cầu dao tự động

* Lựa chọn MCB phù hợp

Chọn đúng loại MCB là yếu tố quyết định hiệu quả và sự an toàn của hệ thống điện. Ví dụ, các sản phẩm của ABB cung cấp nhiều loại MCB khác nhau, mỗi loại có khả năng chịu tải và mức độ bảo vệ khác nhau. Để đảm bảo hệ thống hoạt động ổn định và hiệu quả, bạn cần phải xác định chính xác dòng điện định mức và tải của hệ thống trước khi chọn MCB phù hợp. Việc chọn đúng loại MCB sẽ giúp bảo vệ thiết bị, ngăn ngừa sự cố điện và duy trì sự ổn định cho toàn bộ hệ thống.

* Đảm bảo lắp đặt chính xác

Việc lắp đặt MCB đòi hỏi sự cẩn trọng và tuân thủ đúng kỹ thuật. Đảm bảo MCB được gắn chắc vào bảng điện, các kết nối dây dẫn chặt chẽ và cách điện tốt. Tuân thủ nghiêm ngặt hướng dẫn lắp đặt của ABB và các quy định an toàn điện để tránh các sự cố đáng tiếc.

* Kiểm tra và bảo trì định kỳ

Để đảm bảo MCB luôn hoạt động ổn định và hiệu quả, cần thực hiện kiểm tra và bảo dưỡng định kỳ. Các thông số kỹ thuật như dòng định mức và thời gian phá vỡ cần được theo dõi sát sao. Bằng cách đó, bạn có thể phát hiện và khắc phục kịp thời các sự cố tiềm ẩn, bảo vệ hệ thống điện một cách tốt nhất.

5, Kết luận

MCB (Máy cắt mạch) là một thiết bị bảo vệ quan trọng trong các hệ thống điện, không chỉ giúp bảo vệ các thiết bị điện mà còn góp phần giảm thiểu nguy cơ cháy nổ, điện giật và những tai nạn nghiêm trọng khác. Việc lựa chọn và lắp đặt MCB phù hợp với nhu cầu sử dụng là điều cần thiết để đảm bảo sự vận hành an toàn và hiệu quả của hệ thống điện trong mỗi gia đình, cơ sở sản xuất hay công trình lớn. MCB là một thiết bị không thể thiếu trong việc nâng cao độ tin cậy và an toàn cho các mạng lưới điện hiện đại.
