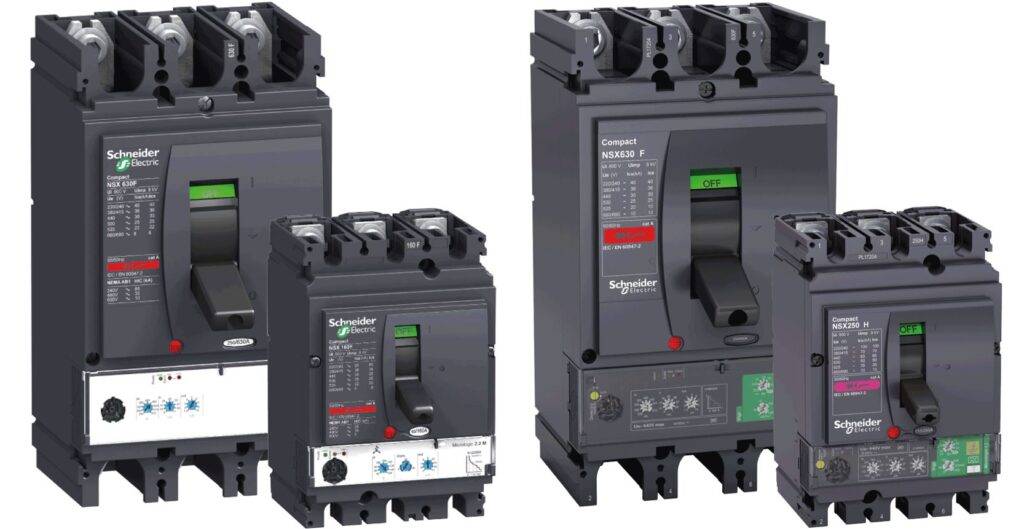

1. Giới thiệu về MCCB (át khối)

MCCB là một loại thiết bị bảo vệ điện thường được sử dụng cho các điện áp và tần số từ 50 Hz và 60 Hz. Điểm khác biệt lớn nhất giữa vỏ đúc và bộ ngắt mạch thu nhỏ là MCCB được thiết kế với dòng định mức hiện tại lên tới 2.500 ampe. Đồng thời, thiết bị này còn được cài đặt với tính năng điều chỉnh chuyến đi. Ngoài ra, cầu dao khối này còn có khả năng ứng dụng thực tế nhiều hơn so với MCB.

2. Công dụng của aptomat vỏ đúc

Như với hầu hết các loại bộ ngắt mạch, MCCB sẽ có ba chức năng chính:

Thứ nhất là nó có thể bảo vệ chống quá tải – dòng điện trên giá trị định mức tồn tại lâu hơn mức bình thường.
Thứ hai. MCCB còn có khả năng bảo vệ chống các sự cố về điện – Trong một lỗi như ngắn mạch hoặc lỗi đường dây, có trường hợp dòng điện cực cao sẽ bị gián đoạn ngay lập tức.
Thứ ba, thiết bị này đảm nhận nhiệm vụ bật và tắt mạch điện. Thường thì đối với các bộ ngắt mạch, chức năng này ít phổ biến hơn. Tuy nhiên, chúng có thể được sử dụng cho mục đích đó trong trường hợp mạch điện không có một công tắc thủ công thích hợp.

Các loại ngắt mạch MCCB theo ứng dụng

MCCB có dòng định mức rất cao. Nó cho phép chúng sử dụng trong các ứng dụng nặng. Dưới đây là một số cách sử dụng phổ biến của MCCB:

Bảo vệ bộ cấp điện chính. Khi đó, các mạch cấp điện cung cấp năng lượng cho các bảng phân phối lớn thường có dòng điện rất cao lên đến hàng trăm ampe. Ngoài ra, nếu nhiều mạch được thêm vào hệ thống sẽ cần thực hiện cài đặt ngắt mạch. Do đó, một bộ ngắt mạch trường hợp đúc là cần thiết.

Bảo vệ ngân hàng tụ điện. Đây là một thành phần rất quan trọng của hệ thống điện thương mại và công nghiệp. Nó quyết định đến khả năng hiệu chỉnh hệ số công suất. Ngoài ra, bộ phận này còn giúp giảm dòng điện và ngăn chặn phí từ công ty điện lực.

Bảo vệ máy phát điện. Thường thì các thiết bị này sẽ cung cấp sản lượng điện lên đến hàng trăm ampe. Ngoài ra, bộ gen thường rất đắt tiền. Các bộ ngắt mạch vỏ đúc sẽ cho phép chúng cung cấp sự bảo vệ tốt nhất trong ứng dụng này.

Ứng dụng hàn – Một số máy hàn có thể tạo ra dòng điện rất cao. Dòng điện này có thể vượt quá khả năng của các bộ ngắt mạch thu nhỏ. Khi đó, việc sử dụng MCCB là điều rất cần thiết.

3. Một số lưu ý khi lựa chọn MCCB cho hệ thống điện

Việc lựa chọn MCCB phù hợp với từng ứng dụng là rất quan trọng để đảm bảo hiệu quả bảo vệ tối ưu:

– Xác định dòng điện định mức (In): In của MCCB phải phù hợp với dòng điện làm việc của mạch điện hoặc thiết bị cần bảo vệ.

– Lựa chọn khả năng cắt dòng ngắn mạch (Icu/Ics): Icu/Ics phải đủ lớn để ngắt mạch an toàn khi xảy ra sự cố ngắn mạch.

– Xem xét đặc tính thời gian-dòng điện: Đặc tính này cần phù hợp với yêu cầu bảo vệ của từng loại tải, đảm bảo MCCB hoạt động chính xác khi có sự cố.

– Chọn kiểu lắp đặt phù hợp: Tùy thuộc vào vị trí lắp đặt và yêu cầu của hệ thống điện, có thể chọn MCCB lắp đặt trên DIN rail, lắp đặt cố định,…

– Cân nhắc các tính năng bổ sung: Nếu cần thiết, có thể lựa chọn MCCB có các tính năng bổ sung như bảo vệ quá áp, bảo vệ dòng rò,…

Hiện nay có rất nhiều cách để lựa chọn MCCB phù hợp. Tuy nhiên, để lựa chọn MCCB phù hợp cho hệ thống điện cần phải thỏa mãn điều kiện này:

IB < In < IZ
ISCB > ISC

Trong đó:

IB chính là dòng điện tải lớn nhất.
In chính là dòng điện định mức của MCCB.
Iz chính là dòng điện cho phép lớn nhất của dây dẫn điện (được quy định bởi nhà sản xuất).
ISCB chính là dòng điện lớn nhất mà MCCB có thể cắt.
ISC chính là dòng điện ngắn mạch.

Do đó, nếu dựa vào những điều kiện và các thông số như trên để lựa chọn MCCB phù hợp nhất cho hệ thống điện công nghiệp. Như vậy sẽ đảm bảo an toàn và bảo vệ các thiết bị điện trước các sự cố không mong muốn như quá tải, ngắn mạch hay sụt áp của mạch điện

4. Các hãng phân phối aptomat MCCB trên thị trường hiện nay

Hiện nay, trên thị trường Việt Nam có nhiều hãng phân phối aptomat MCCB nổi bật, bao gồm các thương hiệu lớn như Schneider Electric, Siemens, Eaton, Mitsubishi Electric, LS Electric, ABB… Các hãng này cung cấp những sản phẩm MCCB chất lượng, độ bền lâu dài và ứng dụng rộng rãi trong các hệ thống điện công nghiệp.

5. Kết luận

Với sự phát triển mạnh mẽ của ngành thiết bị điện, Mitex Trading tự hào là đại lý độc quyền MCB và MCCB thương hiệu Westhomes – một trong những thương hiệu hàng đầu về thiết bị bảo vệ điện. Chúng tôi cam kết cung cấp các sản phẩm MCB chất lượng vượt trội với mức giá cạnh tranh, chất lượng hàng đầu. Với đội ngũ nhân viên tư vấn chuyên nghiệp và dịch vụ hỗ trợ tận tình, Mitex Trading luôn sẵn sàng đồng hành cùng quý khách hàng để mang lại giải pháp bảo vệ điện an toàn và hiệu quả.
